 lỗi tính diện tích trong nova 2004

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: lỗi tính diện tích trong nova 2004   Sat Jul 11, 2009 9:56 am

mình đang dùng nova2004, khi tính khối lượng đào đắp cho từng mặt cắt đường thì các phần diện tích đào, đào rãnh, đắp taluy, đào taluy thì diện tích đúng nhưng chỉ mỗi phần diện tích đắp nền là sai, mình ko hiểu do từ đâu, mặc dù mình đã xem lại công thức nhưng cũng ko có kết quả khả quan, mình hỏi có ai đã gặp lỗi này chưa, nếu có cách xứ lý nào thì chỉ dùm mình với nhé, do khối lượng chênh lệch giữa đo bằng thủ công và tự nova tính chênh lệch quá nhiều nên mong các bạn có thể giúp mình tìm ra vấn đề để chỉnh sửa.
Mong được các bạn quan tâm giúp đỡ.
Cảm ơn các bạn nhiều

mediafire.com mediafire.com/?sharekey=4a1e0691c02f4fcdd956df2962098fcbe04e75f6e8ebb871
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sat Jul 11, 2009 5:08 pm

Trần Tính Hướng đã viết:
mình đang dùng nova2004, khi tính khối lượng đào đắp cho từng mặt cắt đường thì các phần diện tích đào, đào rãnh, đắp taluy, đào taluy thì diện tích đúng nhưng chỉ mỗi phần diện tích đắp nền là sai, mình ko hiểu do từ đâu, mặc dù mình đã xem lại công thức nhưng cũng ko có kết quả khả quan, mình hỏi có ai đã gặp lỗi này chưa, nếu có cách xứ lý nào thì chỉ dùm mình với nhé, do khối lượng chênh lệch giữa đo bằng thủ công và tự nova tính chênh lệch quá nhiều nên mong các bạn có thể giúp mình tìm ra vấn đề để chỉnh sửa.
Mong được các bạn quan tâm giúp đỡ.
Cảm ơn các bạn nhiều

mediafire.com mediafire.com/?sharekey=4a1e0691c02f4fcdd956df2962098fcbe04e75f6e8ebb871
Cái này quá đơn giản.
Thứ nhất các bản Nova từ 4.01 trở về trước thì diện tích đắp nền được hiểu là phần diện tích tính từ đường đỏ đến đường tự nhiên. còn đối với phiên bản Nova chạy trên nền cad 2004. thì diện tích đắp nền được hiểu là từ mặt đường đỏ đến đường vét bùn. Hay nói nôm na thế này cho bạn dễ hiểu.
+ Phiên bản 4.01 trở về trước thì diện tích đắp nền là diện tích từ dường đỏ đến đường tự nhiên. Diện tích vét bùn và vét hữu cơ tính riêng.
+ Còn bản Nova2004 thì diện tích đắp nền nó tính luôn cả phần đắp trả vào chỗ mà bạn đánh cấp, hay vét bùn hoặc vét hữu cơ.
Ko tin bản có thể kiểm tra. mà xem
Về Đầu Trang Go down
Xem lý lịch thành viên
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sat Jul 11, 2009 5:16 pm

S đắp = Đắp nền + vét bùn+ vét hữu cơ + Đánh cấp (Đối với Nova4.01 trở về trước)
S đắp = Đắp nền(Nova2004)
Bạn xem lại cách định nghĩa các kiểu khối lượng của Nova2004 trong phần Help của nó ấy. Mình nhớ là nó có nói về vấn đề này.Smile
Về Đầu Trang Go down
Xem lý lịch thành viên
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sun Jul 12, 2009 8:36 am

mình cũng đã thử rồi, lập nhiều công thức cho nó nhưng không ăn thua, không biết là lỗi này là do phần mềm hay sao nữa nhưng mà các diện tích khác thì đều đúng cả, chỉ trừ mình đắp nền là khối lượng nova tính gần gấp 2.5 lần so với khi tính lại bằng thủ công.
nếu như mà tuyến đường nhỏ và khối lượng ít thì ko sao, chứ bọn mình làm các tuyến lớn nên khối lượng vượt quá mức nên rất nguy hiểm. nếu có gì thì giúp mình một chút nhé,
Cảm ơn nhiều nhe.
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sun Jul 12, 2009 8:46 am

mình cũng đã lập công thức như thế này nhưng mà không ăn thua gì cả, mình nghĩ đây có lẽ lỗi của phiên bản
tranchautuan đã viết:
S đắp = Đắp nền + vét bùn+ vét hữu cơ + Đánh cấp (Đối với Nova4.01 trở về trước)
S đắp = Đắp nền(Nova2004)
Bạn xem lại cách định nghĩa các kiểu khối lượng của Nova2004 trong phần Help của nó ấy. Mình nhớ là nó có nói về vấn đề này.Smile
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sun Jul 12, 2009 2:10 pm

Trần Tính Hướng đã viết:
mình cũng đã lập công thức như thế này nhưng mà không ăn thua gì cả, mình nghĩ đây có lẽ lỗi của phiên bản
tranchautuan đã viết:
S đắp = Đắp nền + vét bùn+ vét hữu cơ + Đánh cấp (Đối với Nova4.01 trở về trước)
S đắp = Đắp nền(Nova2004)
Bạn xem lại cách định nghĩa các kiểu khối lượng của Nova2004 trong phần Help của nó ấy. Mình nhớ là nó có nói về vấn đề này.Smile
Mình vẫn đang dùng Bản Nova2004. Nhưng không thấy lỗi như bạn nói. Cũng có thể bản Nova của bạn dùng bị lỗi. Nhưng theo mình thì điều đó là ít lắm. Bạn thử chạy lại từ đầu. Hoặc gửi File cho mình xem qua cho.
Về Đầu Trang Go down
Xem lý lịch thành viên
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Sun Jul 12, 2009 7:41 pm

uh, để mình gửi cho bạn, bản đó rồi thử chạy cho mình cái nhé, nhưng mà bản này mình đã tính lại diện tích khối lượng đắp bằng thủ công rồi nên có gì bạn xóa toàn bộ diện tích rồi thử tính lại cái
cảm ơn bạn nhiều nhé,
mediafire.com mediafire.com/?sharekey=4a1e0691c02f4fcdd956df2962098fcbe04e75f6e8ebb871
có gì bạn làm giúp mình tý nhé.
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Mon Jul 13, 2009 3:59 pm

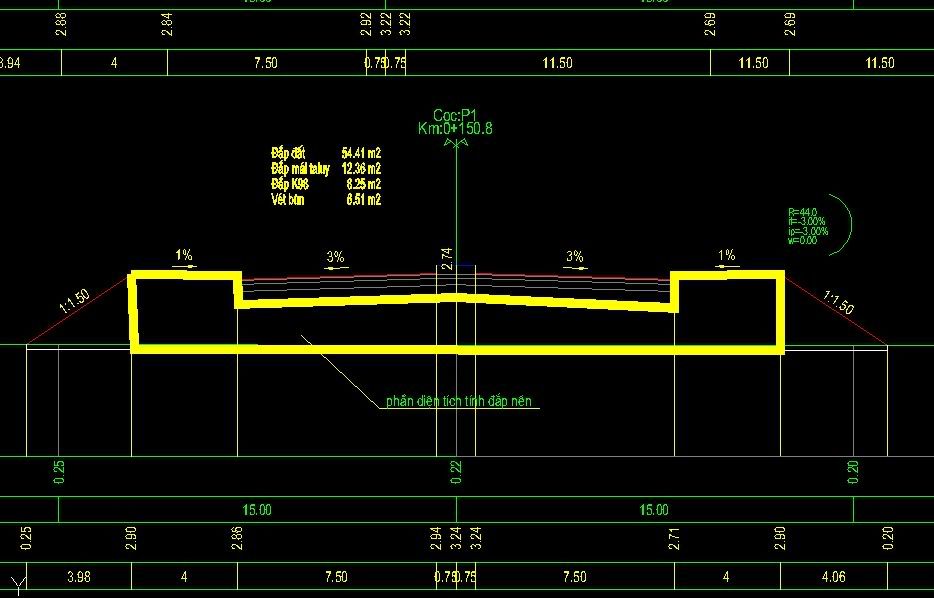

đây là mặt cắt đại diện phần đắp nền, các bạn xem cách tính của mình có đúng ko vậy?
rất mong các bạn hãy giúp sức để mình có thể khắc phục được lỗi này,
Cảm ơn các bạn nhiều nhé.
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Mon Jul 13, 2009 5:02 pm

Smile Hôm nay bận quá Mình chưa Test hộ bạn được nhưng chỉ cần nhìn cách tính diện tích của bạn thì mình biết tại sao Diện tích đắp nền của bạn lại bị sai rồi.
Như mình nói: Diện tích đắp nền của nova2004 hiểu là phần diện tích được giới hạn bởi đường thiết kế và đường tự nhiên. Theo như hình vẽ của bạn ở trên thì diện tích đắp nền của bạn chỉ tính từ mép lề trái sang mép lề phải xuống đến đường vét bùn. Như vậy còn phần diện tích đắp taluy trái và đắp taluy phải bạn không tính vào đắp nền. Nhưng NOva2004 lại hiểu khác.
Theo như hình của bạn thì đắp nền mà Nova2004 sẽ tính trong thuật toán của nó chính bằng phần mà bạn tô đậm cộng với đắp taluy trái+ đắp taluy phải. Đó mới là kết quả của nova2004 tính.
Như vậy nếu muốn bóc tách khối lượng như ý của bạn và để nova2004 tự động tính toán đúng
Thì bạn phải lập công thức như sau:
Đắp mái taluy = Đắp taluy trái+ Đắp taluy phải
Đắp nền( phần mà bạn tô đậm) = Đắp nền - (Đắp taluy trái+Đắp taluy phải) - (Khuôn mới lớp 1+Khuôn mới lớp 2+Khuôn mới lớp 3+Khuôn mới lớp 4 - Đào khuôn mới lớp1 - Đào khuôn mới lớp 2 - đào khuôn mới lớp 3 - Đào khuôn mới lớp 4)
Ghi chú: Nếu mình nhìn không nhầm thì KCAD của bạn có 4 lớp.
Nếu tuyến đường của bạn là nền đắp hoàn toàn tức là không có nền đường đào thì bạn có thể bỏ qua đoạn trừ đi đào khuôn mới các lớp)
còn nếu mà tuyến đường của bạn có nền đường đào thì công thức mình lập ở trên là tổng quát nhất.
Bạn có thể kiểm tra.
Mình giải thích sơ quan chỗ Khuôn mới lớp 1 - Đào khuôn mới lớp 1
Khuôn mới lớp 1 là diện tích khuôn lớp 1 của KCAD
Còn Đào khuôn mới lớp 1: diện tích đào khuôn lớp 1
Lấy diện tích khuôn mới trừ đi đào khuôn tương ứng ta được diện tích đắp khuôn tương ứng.
Chúc bạn thành công!
Về Đầu Trang Go down
Xem lý lịch thành viên
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Mon Jul 13, 2009 8:08 pm

cảm ơn bạn trước, để mình thử tính lại xem cách như bạn có đúng ko, ma mình cũng đã gửi bản vẽ nova tuyến đường mà mình đang làm, bạn cũng kiểm tra lại mình xem nhé, có gì thông báo sớm cho mình tý nhé,
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Mon Jul 13, 2009 11:48 pm

Mình đã test. Bạn tính theo công thức mình lập đảm bảo là chính xác. Nếu có mặt cắt nào sai thì bạn phải tiến hành TKTN lại. Còn Công thức của mình đảm bảo chính xác.
Nhưng khuyên bạn File nova đừng có ghép khung in luôn. Mà hãy để nó riêng. Khi nào xong hết rồi hãy ghép khung in riêng. Theo cách của bạn thì File hay bi chết lắm. Very Happy. Chúc thành công
Về Đầu Trang Go down
Xem lý lịch thành viên
Trần Tính Hướng
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 243
Đến từ:: Nghệ An province
Nghề nghiệp:: KS
Sở thích: Khám phá cái lạ
Ngày đăng ký: 07/04/2009

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Tue Jul 14, 2009 10:07 am

cảm ơn bạn nhé, mình lập theo công thức của bạn thì diện tích đã đúng rồi, một lần nữa cảm ơn bạn nhiều nhé, chúc bạn thành công
luôn tiện mình muốn hỏi bạn là bạn đang làm ở chỗ nào của nghệ an được,
Về Đầu Trang Go down
Xem lý lịch thành viên http://idco.com.vn
TuanTC
Thành viên năng động
Thành viên năng động


Nam Tổng số bài gửi: 91
Age: 29
Nghề nghiệp:: Kỹ sư thiết kế Cầu đường
Ngày đăng ký: 05/08/2008

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Tue Jul 14, 2009 10:17 am

Trần Tính Hướng đã viết:
cảm ơn bạn nhé, mình lập theo công thức của bạn thì diện tích đã đúng rồi, một lần nữa cảm ơn bạn nhiều nhé, chúc bạn thành công
luôn tiện mình muốn hỏi bạn là bạn đang làm ở chỗ nào của nghệ an được,
Mình quê ở nghệ an thôi. Hiện giờ mình làm ở TEDI South -chi nhánh phía bắc ở hà nội.
Về Đầu Trang Go down
Xem lý lịch thành viên
dghoa
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi: 1
Ngày đăng ký: 18/08/2011

Bài gửiTiêu đề: Re: lỗi tính diện tích trong nova 2004   Fri Aug 19, 2011 12:02 am

TuanTC đã viết:
Mình đã test. Bạn tính theo công thức mình lập đảm bảo là chính xác. Nếu có mặt cắt nào sai thì bạn phải tiến hành TKTN lại. Còn Công thức của mình đảm bảo chính xác.
Nhưng khuyên bạn File nova đừng có ghép khung in luôn. Mà hãy để nó riêng. Khi nào xong hết rồi hãy ghép khung in riêng. Theo cách của bạn thì File hay bi chết lắm. Very Happy. Chúc thành công

Em chào anh, em muốn tính diện tích đắp nền trên Nova 2004 mà không có vét bùn, hữu cơ, đánh cấp nhưng khi lấy khối lượng đắp nền theo anh hướng dẫn- vét bùn - hữu cơ - đánh cấp thì kiễm tra lại không đúng tại những cọc mà vét hoặc đánh cấp ăn vào khuôn đường ( vì phần hữu cơ trong phạm vi khuôn đường bị trừ 2 lần luôn ạ. Diện tích này chính bằng Khuôn đường mới- Đào Kh mới. Nhưng em cộng cái này vào cũng ko đúng vì Đào khuôn mới =0 vì phần đào khuôn mới này đã vét đi và được tính vào S vét rồi.
Vì khối lượng mặt cắt ngang rất lớn nên em ko thêt tính bằng tay, mong được sự giúp đỡ của anh. Em cảm ơn nhiều
